一.執行標準
低煙無鹵同軸電纜WDZ-SYV-75-9電纜采用GB/T14864-2013標準制造銷售。
二.產品用途
低煙無鹵同軸電纜WDZ-SYV-75-9適用于無線通訊、廣播和有關電子設備中傳輸射頻信號以及閉路電視共用天線電視系統作分支線、進戶線和其他電子裝置中。

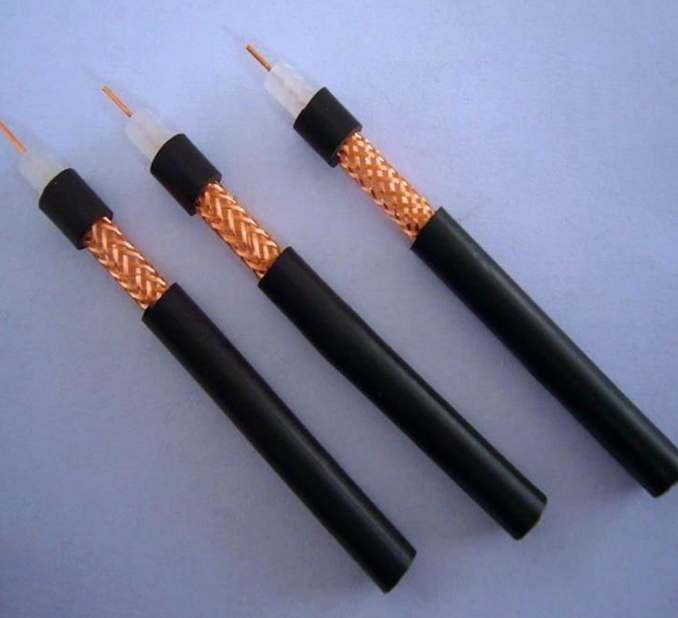

三.低煙無鹵同軸電纜WDZ-SYV-75-9產品型號及名稱
|
型號 |
電 纜 名 稱 |
|
WDZ-SYV |
實芯聚乙烯絕緣聚氯乙烯護套同軸射頻電纜 |
|
SFF |
實芯聚四氟乙烯絕緣及護套同軸射頻電纜 |
四.低煙無鹵同軸電纜WDZ-SYV-75-9型號、規格及技術特性
注：⑴絕緣外徑、特性阻抗為額定值；
⑵型號及規格的表示方法為“型號-特性阻抗-絕緣外徑”。
|
序號 |
電纜型號 |
內導體 |
絕緣外徑 |
電纜外徑 mm |
計量重量 |
||
|
結構 |
外徑 |
||||||
|
根數/ 直徑 |
|||||||
|
kg/km |
|||||||
|
1 |
WDZ-SYV-50-1 |
7/0.09 |
0.27 |
0.87±0.05 |
1.9±0.10 |
7.56 |
|
|
2 |
WDZ-SYV-50-2-1 |
7/0.16 |
0.48 |
1.5±0.10 |
2.8±0.20 |
15.45 |
|
|
3 |
WDZ-SYV-50-2-2 |
1/0.68 |
0.68 |
2.2±0.10 |
4.0±0.20 |
60.92 |
|
|
4 |
WDZ-SYV-50-3 |
1/0.90 |
0.90 |
3.0±0.15 |
5.0±0.25 |
45.48 |
|
|
5 |
WDZ-SYV-50-5-1 |
1/1.37 |
1.37 |
4.6±0.20 |
7.0±0.30 |
83.18 |
|
|
6 |
WDZ-SYV-50-5-2 |
1/1.37 |
1.37 |
4.6±0.20 |
7.8±0.30 |
120.19 |
|
|
7 |
WDZ-SYV-50-7-1 |
7/0.76 |
2.28 |
7.3±0.25 |
10.2±0.30 |
167.99 |
|
|
8 |
WDZ-SYV-50-7-2 |
7/0.76 |
2.28 |
7.3±0.25 |
11.2±0.30 |
244.17 |
|
|
9 |
WDZ-SYV-50-9 |
7/0.95 |
2.85 |
9.0±0.30 |
12.4±0.40 |
237.85 |
|
|
10 |
WDZ-SYV-50-12 |
7/1.2 |
3.60 |
11.5±0.40 |
15±0.50 |
337.10 |
|
|
11 |
WDZ-SYV-50-15 |
7/1.54 |
4.62 |
15±0.50 |
19±0.50 |
517.75 |
|
|
12 |
WDZ-SYV-50-17 |
19/1.04 |
5.20 |
17.3±0.70 |
22.2±0.60 |
730.14 |
|
|
13 |
WDZ-SYV-50-23-1 |
19/1.37 |
6.85 |
23±1.0 |
28.8±0.70 |
1181.75 |
|
|
14 |
WDZ-SYV-50-23-2 |
19/1.37 |
6.85 |
23±1.0 |
28.8±0.70 |
1283.65 |
|
|
15 |
WDZ-SYV-50-28-1 |
19/1.65 |
8.25 |
28±1.0 |
34.5±0.80 |
1387.34 |
|
|
16 |
WDZ-SYV-50-28-2 |
19/1.65 |
8.25 |
28±1.0 |
34.5±0.80 |
1450.10 |
|
|
17 |
WDZ-SYV-75-2 |
7/0.08 |
0.24 |
1.5±0.10 |
2.9±0.10 |
15.77 |
|
|
18 |
WDZ-SYV-75-31 |
7/0.17 |
0.51 |
3.0±0.15 |
5.0±0.25 |
41.70 |
|
|
19 |
WDZ-SYV-75-5-1 |
1/0.72 |
0.72 |
7.1±0.30 |
7.1±0.30 |
79.50 |
|
|
20 |
WDZ-SYV-75-5-2 |
7/0.26 |
0.78 |
7.1±0.30 |
7.1±0.30 |
76.37 |
|
|
22 |
WDZ-SYV-75-9 |
1/1.37 |
1.37 |
9.0±0.30 |
12.4±0.40 |
212.59 |
|
|
23 |
WDZ-SYV-75-12 |
7/0.64 |
1.92 |
11.5±0.4 |
15.0±0.50 |
301.26 |
|
|
24 |
WDZ-SYV-75-15 |
7/0.82 |
2.46 |
15±0.50 |
19.0±0.50 |
444.99 |
|
|
25 |
WDZ-SYV-75-17 |
7/0.95 |
2.85 |
17.3±0.7 |
22.2±0.50 |
646.125 |
|
|
26 |
WDZ-SYV-75-23-1 |
7/1.27 |
3.81 |
23±1.0 |
28.8±0.70 |
1038.20 |
|
|
27 |
WDZ-SYV-75-23-2 |
7/1.27 |
3.81 |
23±1.0 |
28.8±0.70 |
1092.07 |
|
|
28 |
WDZ-SYV-75-28-1 |
7/1.5 |
4.5 |
28±1.0 |
34.5±0.8 |
1450.57 |
|
|
29 |
WDZ-SYV-75-28-2 |
7/1.5 |
4.5 |
28±1.0 |
34.5±0.8 |
1523.14 |
|
|
30 |
WDZ-SYV-100-7 |
1/0.6 |
0.6 |
7.3±0.25 |
10.2±0.30 |
143.52 |
|
|
型號規格 |
內導體mm |
絕緣 |
外導體直徑mm |
護套外 |
絕緣電阻 |
200MHz下 |
|
|||||
|
根數/直徑* |
內層 |
外層 |
單線直徑 |
|
||||||||
|
WDZ-SYV-50-2-1 |
7/0.16 |
1.50±0.10 |
軟 |
/ |
0.10±0. 01 |
2.8±0.2 |
≥5000 |
≤0.45 |
|
|||
|
WDZ-SYV-50-2-7 |
7/0.16 |
1.50±0.10 |
/ |
0.10±0. 01 |
2.8±0.2 |
≤0.45 |
|
|||||
|
WDZ-SYV-50-2-8 |
7/0.16 |
1.50±0.10 |
/ |
0.10±0. 01 |
2.8±0.2 |
≤0.45 |
|
|||||
|
WDZ-SYV-50-2-41 |
1/0.68 |
2.20±0.10 |
/ |
0.14±0. 01 |
4.0±0.2 |
≤0.31 |
|
|||||
|
WDZ-SYV-50-3-1 |
7/0.32 |
2.95±0.13 |
/ |
0.14±0. 01 |
5.0±0.2 |
≤0.24 |
|
|||||
|
WDZ-SYV-50-3-3 |
1/0.90 |
2.95±0.13 |
/ |
0.14±0. 01 |
5.0±0.2 |
≤0.22 |
|
|||||
|
WDZ-SYV-50-3-4 |
1/0.90 |
2.95±0.13 |
/ |
0.14±0. 01 |
5.0±0.2 |
≤0.22 |
|
|||||
|
WDZ-SYV-50-3-5 |
1/0.90 |
2.95±0.13 |
軟銅線 |
0.14±0. 01 |
5.8±0.2 |
≤0.22 |
|
|||||
|
WDZ-SYV-50-3-41 |
1/0.90 |
2.95±0.13 |
軟銅線 |
0.14±0. 01 |
5.8±0.2 |
≤0.22 |
|
|||||
|
WDZ-SYV-50-5-1 |
1/1.40 |
4.80±0.20 |
/ |
0.14±0. 01 |
7.2±0.3 |
≤0.15 |
|
|||||
|
WDZ-SYV-50-5-3 |
1/1.40 |
4.80±0.20 |
/ |
0.14±0. 01 |
7.2±0.3 |
≤0.15 |
|
|||||
|
WDZ-SYV-50-5-4 |
1/1.40 |
4.80±0.20 |
軟銅線 |
0.14±0. 01 |
7.9±0.3 |
≤0.15 |
|
|||||
|
WDZ-SYV-50-5-41 |
1/1.40 |
4.80±0.20 |
軟銅線 |
0.14±0. 01 |
7.9±0.3 |
≤0.15 |
|
|||||
|
WDZ-SYV-50-7-1 |
7/0.75 |
7.25±0.25 |
/ |
0.19±0. 01 |
10.3±0.3 |
≤0.11 |
|
|||||
|
WDZ-SYV-50-7-2 |
7/0.75 |
7.25±0.25 |
/ |
0.19±0. 01 |
10.3±0.3 |
≤0.11 |
|
|||||
|
WDZ-SYV-50-7-3 |
7/0.75 |
7.25±0.25 |
軟銅線 |
0.17±0. 01 |
11.0±0.3 |
≤0.11 |
|
|||||
|
WDZ-SYV-50-7-4 |
7/0.75 |
7.25±0.15 |
軟 |
/ |
0.19±0. 01 |
10.3±0.3 |
≥5000 |
≤0.62** |
|
|||
|
WDZ-SYV-50-7-6 |
7/0.75 |
7.25±0.15 |
軟銅線 |
0.17±0. 01 |
11.0±0.3 |
≤0.62** |
|
|||||
|
WDZ-SYV-50-7-41 |
7/0.75 |
7.25±0.25 |
軟銅線 |
0.17±0. 01 |
11.0±0.3 |
≤0.11 |
|
|||||
|
WDZ-SYV-50-9-41 |
7/0.95 |
9.0±0.30 |
/ |
0.19±0. 01 |
12.2±0.4 |
≤0.095 |
|
|||||
低煙無鹵同軸電纜WDZ-SYV-75-9適用監控器控制回路及維護路線等場所。尤其是在多層建筑、媒礦、地鐵站、發電廠、核電廠、化工廠獨特單位和場所規定應用低煙無鹵阻燃電纜。電導體的長期性應用容許操作溫度為70℃，鋪設應不小于0℃,其容許彎曲半徑；無鎧裝電纜層的電纜線應不小于電纜線直徑的6倍，有鎧裝電纜層或銅帶屏蔽掉構造的電纜線應不小于電纜線直徑的12倍，有屏蔽掉構造的軟電纜應不小于電纜線直徑的6倍。
