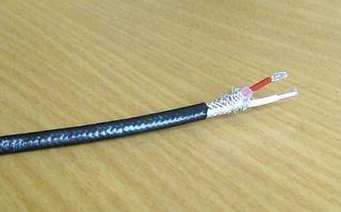

KX-HA-FVRP補償導線
一、概述：
KX-HA-FVRP補償導線產品特點及用途:
一般用聚氯乙烯J緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料J緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
本質放心防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆放心性能，適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
熱電偶用補償導線的作用是來延伸熱電即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》標準(等效采用IEC584-3《熱電偶D三部分—補償導線》國際標準)，J緣層和護層選用更優氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
二、產品執行標準：
熱電偶用補償導線及補償電纜產品執行GB/T4989-94(等效采用IEC584-3標準)
三、產品特性：
1．導體工作溫度：
耐熱：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度：
聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料J緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑：
非鎧裝電纜***小為外徑的6倍
銅帶屏蔽或鋼帶鎧裝點纜***小為電纜外徑的12倍
|
|

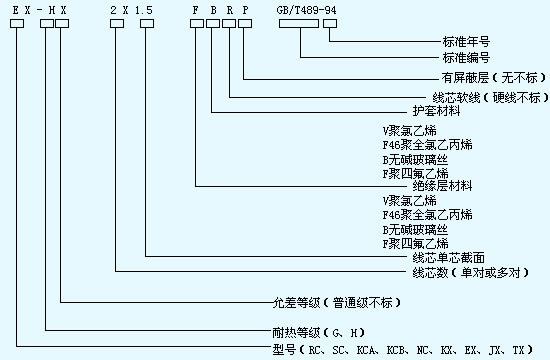

四、KX-HA-FVRP補償導線型號表示：
五、主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
|
結構特征、J緣層、護層材料、使用溫度； |
使用分類、允差等、護層著色標志： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
產品標號（標記）： |
補償導線合金絲和J緣層顏色： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
KX-HA-FVRP補償導線的熱電勢、允差：
|
|
熱電勢及允差（μV） |
熱電偶測試 |
|||||
|
100 ℃ |
100 ℃ |
||||||
|
熱電勢 |
允 差 |
熱電勢 |
允 差 |
||||
|
普通 |
準確(S) |
普通 |
準確(S) |
||||
|
SC或RC |
645 |
±60(±5.0℃) |
±30(±2.5℃) |
1440 |
±60(±5.0℃) |
－－ |
1000 |
|
KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
－－ |
－－ |
900 |
|
KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NX |
2774 |
±200(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
EX |
6317 |
±60(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±120(±1.5℃) |
600 |
|
JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
|
TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9285 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
KX-HA-FVRP補償導線的線芯截面、股數、單線直徑及J緣層、護層和外徑尺寸：
|
使用分類 |
標稱截面(mm2) |
單股線芯 |
多股軟線芯(R) |
J緣層厚度 |
護層厚度 |
外徑上限 |
|||||
|
線芯股數(根) |
單線直徑 |
線芯股數(根) |
單線直徑 |
扁平型 |
屏蔽扁平型 |
||||||
|
單股線芯 |
多股線芯 |
單股線芯 |
多股線芯 |
||||||||
|
一般用(G) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.7 |
3.0x4.6 |
3.1x4.8 |
3.8x5.4 |
3.9x5.6 |
|
0.5 |
1 |
0.80 |
7 |
0.30 |
0.5 |
0.8 |
3.7x6.4 |
3.9x6.6 |
4.5x7.2 |
4.7x7.4 |
|
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.7 |
1.0 |
5.0x7.7 |
5.1x8.0 |
5.8x8.5 |
5.9x8.8 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.7 |
1.0 |
5.2x8.3 |
5.5x8.7 |
6.0x9.1 |
6.3x9.6 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.7 |
1.0 |
5.7x9.3 |
5.9x9.8 |
6.5x10.1 |
6.7x10.7 |
|
|
耐熱用(H) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.3 |
2.3x4.0 |
2.4x4.2 |
3.1x4.8 |
3.2x5.0 |
|
0.5 |
1 |
0.80 |
7 |
0.3 |
0.4 |
0.3 |
2.9x5.0 |
3.0x5.2 |
3.7x5.5 |
3.8x6.0 |
|
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.4 |
0.3 |
3.5x5.7 |
3.7x6.1 |
4.3x6.5 |
4.5x6.9 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.4 |
0.3 |
4.0x6.5 |
4.2x6.9 |
4.8x7.3 |
5.0x7.7 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.4 |
0.3 |
4.5x7.3 |
4.8x7.9 |
5.3x8.1 |
5.6x8.7 |
|
訂交貨說明：
1、交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2、本廠銷售熱電偶用補償電纜，供多點測溫使用。
3，用戶如有特殊需求，可在訂貨合同中注明。
六：基本型號及M稱：
1：熱電偶用補償導線
|
KX-GA-VV |
PVCJ緣PVC護套準確K分度號熱電偶補償導線 |
|
KX-GA-VVR |
PVCJ緣PVC護套準確K分度號熱電偶補償軟導線 |
|
KX-GA-VVP |
PVCJ緣PVC護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-GA-VVRP |
PVCJ緣PVC護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-HA-FF |
氟塑料J緣和護套準確K分度號熱電偶補償導線 |
|
KX-HA-FFR |
氟塑料J緣和護套準確K分度號熱電偶補償軟導線 |
|
KX-HA-FFP |
氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-HA-FFRP |
氟塑料J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-HA-FG |
氟塑料J緣硅橡膠護套準確K分度號熱電偶補償導線 |
|
KX-HA-FGR |
氟塑料J緣硅橡膠護套準確K分度號熱電偶補償軟導線 |
|
KX-HA-FGP |
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-HA-FGRP |
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-HA-FV |
氟塑料J緣PVC護套準確K分度號熱電偶補償導線 |
|
KX-HA-FVR |
氟塑料J緣PVC護套準確K分度號熱電偶補償軟導線 |
|
KX-HA-FVP |
氟塑料J緣PVC護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-HA-FVRP |
氟塑料J緣PVC護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-GA-YJV |
交聯聚乙烯J緣PVC護套準確K分度號熱電偶補償導線 |
|
KX-GA-YJVR |
交聯聚乙烯J緣PVC護套準確K分度號熱電偶補償軟導線 |
|
KX-GA-YJVP |
交聯聚乙烯J緣PVC護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-GA-YJVRP |
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
KX-GA-YDYD |
低煙無鹵J緣和護套準確K分度號熱電偶補償導線 |
|
KX-GA- YDYD R |
低煙無鹵J緣和護套準確K分度號熱電偶補償軟導線 |
|
KX-GA- YDYD P |
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償導線 |
|
KX-GA- YDYD RP |
低煙無鹵J緣和護套銅絲編織屏蔽準確K分度號熱電偶補償軟導線 |
|
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號項即可， 阻燃型補償導線型號前加ZR，ZR192為PFA材料， 屏蔽可采用鍍錫銅絲屏蔽。 |
|
2：本安型熱電偶用補償導線
|
IA-KX-GA-YVP |
聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線 |
|
IA-KX-GA-YVRP |
聚乙烯J緣聚氯乙烯護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線 |
|
IA-KX-HA-FFP |
氟塑料J緣和護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線 |
|
IA-KX-HA-FFRP |
氟塑料J緣和護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線 |
|
IA-KX-HA-FGP |
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號本安熱電偶補償導線 |
|
IA-KX-HA-FGRP |
氟塑料J緣硅橡膠護套銅絲編織屏蔽準確K分度號本安熱電偶補償軟導線 |
|
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號項即可， 阻燃型在型號前加ZR，ZR192為PFA材料， 屏蔽可采用鍍錫銅絲屏蔽。 |
|
3：補償電纜
|
KX-GA-VVP |
PVCJ緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-GA-VVRP |
PVCJ緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-GA-VPVP |
PVCJ緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-GA-VPVRP |
PVCJ緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-GA-YJVP |
交聯聚乙烯J緣PVC護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-GA-YJVRP |
交聯聚乙烯J緣PVC護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-GA-YJPVP |
交聯聚乙烯J緣PVC護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-GAYJPVRP |
交聯聚乙烯J緣PVC護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-HA-FFP |
氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-HA-FFRP |
氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPFP |
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-HA-FPFRP |
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-HA-FVP |
氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-HA-FVRP |
氟塑料烯J緣PVC護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPVP |
氟塑料J緣PVC護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-HA-FPVRP |
氟塑料J緣PVC護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-HA-FGP |
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-HA-FGRP |
氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
KX-HA-FPGP |
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償電纜 |
|
KX-HA-FPGRP |
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用補償軟電纜 |
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為PFA材料，耐溫260℃ |
|
4：本安型補償電纜
|
IA-KX-GA-FPVP |
氟塑料J緣PVC護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜 |
|
IA-KX-GA-FPVRP |
氟塑料J緣PVC護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜 |
|
IA-KX-HA-FPFP |
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜 |
|
IA-KX-HA-FPFRP |
氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜 |
|
IA-KX-HA-FPGP |
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償電纜 |
|
IA-KX-HA-FPGRP |
氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號本安型熱電偶用補償軟電纜 |
|
注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如P2、P3 2 阻燃型在型號前加ZR，鎧裝電纜型號后加22，ZR192為PFA材料，耐溫260℃ |
|
七、代號M稱和含義：
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C阻燃 |
|
系列代號 |
/IA |
無(本安型) |
|
J緣材料 |
Y |
聚乙烯 |
|
YJ |
交聯聚乙烯 |
|
|
YD |
低煙無鹵阻燃聚烯烴 |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
護套材料 |
YD |
低煙無鹵阻燃聚烯烴 |
|
V |
|
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
G |
硅橡膠 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑復合帶繞包屏蔽 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
