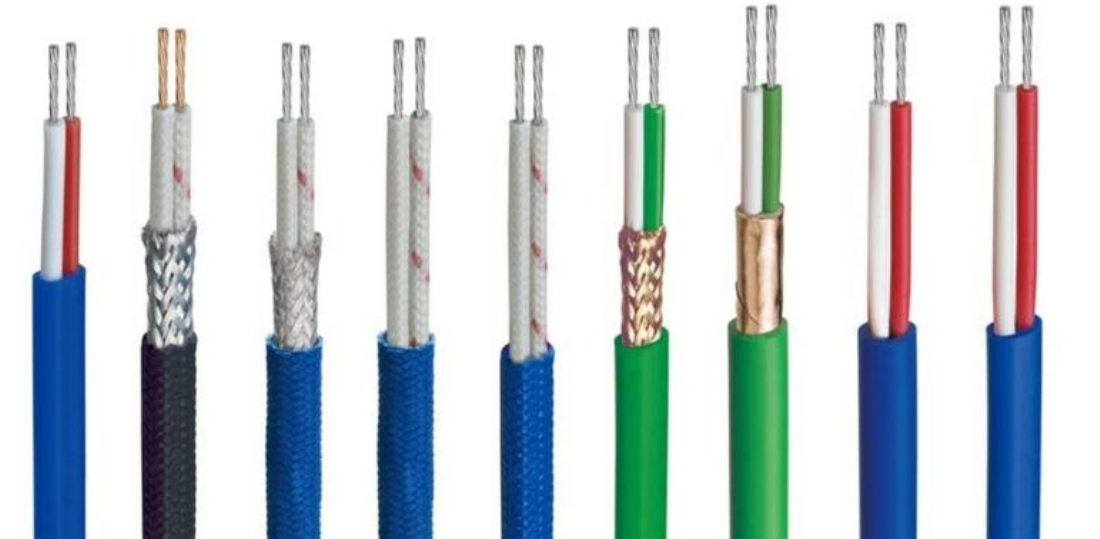

我公司銷售各型補償導線、補償電纜、熱電偶補償導線。 補償導線是在一定溫度范圍內具有與所匹配熱電偶熱電動勢相同標稱值的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。
補償導線SC-GS-2*1.5主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號***個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
|
產品標號（標記） |
補償導線合金絲和絕緣層顏色 |
|
|
|
|
|
|
|
|
|
|
配用熱電 |
一般用（G） |
耐熱用（H） |
||
|
普通級 |
***級（S） |
普通級 |
***級（S） |
|
|
S |
SC-G |
SC-GS |
SC-H |
-- |
|
N |
NC-G |
NC-GS |
NC-H |
NC-HS |
|
K |
NC-G |
NC-GS |
NC-H |
-- |
|
KC2-G |
KG2-GS |
KC2-H |
KC2-HS |
|
|
KX-G |
KX-GS |
KX-H |
KX-HS |
|
|
E |
EX-G |
EX-GS |
EX-H |
EX-HS |
|
J |
JX-G |
JX-GS |
JX-H |
JX-HS |
|
T |
TX-G |
TX-GS |
TX-H |
TX-HS |
|
|
|
|
|
|
|
|
補償號 |
配用熱電 |
補償導線合金線 |
絕緣層 |
||
|
正極 |
負極 |
正極 |
負極 |
||
|
SC |
S(鉑鉻10—鉑) |
SPC(銅) |
SNC(銅鎳) |
紅 |
綠 |
|
NC |
N(鎳鉻硅—鎳硅) |
NPC(鐵) |
NNC(銅鎳) |
紅 |
黃 |
|
KC |
K(銅—康銅) |
KPC(銅) |
KNC(銅鎳) |
紅 |
藍 |
|
KX |
K(鎳鉻—鎳硅) |
KPX(鎳鉻) |
KNX(銅鎳) |
紅 |
黑 |
|
EX |
E(鎳鉻—銅鎳) |
EPX(鎳鉻) |
ENX(銅鎳) |
紅 |
棕 |
|
JX |
J(鐵—銅鎳) |
JPX(鐵) |
JNX(銅鎳) |
紅 |
紫 |
|
TX |
T(銅—銅鎳) |
TPX(銅) |
TNX(銅鎳) |
紅 |
白 |
補償導線SC-GS-2*1.5的熱電勢、允差
|
|
熱電勢及允差（μV） |
熱電偶測試 |
|||||
|
100 ℃ |
100 ℃ |
||||||
|
熱電勢 |
允 差 |
熱電勢 |
允 差 |
||||
|
普通級 |
***級(S) |
普通級 |
***級(S) |
||||
|
SC或RC |
645 |
±60(±5.0℃) |
±30(±2.5℃) |
1440 |
±60(±5.0℃) |
-- |
1000 |
|
KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
-- |
-- |
900 |
|
KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NX |
2774 |
±200(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
EX |
6317 |
±60(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±120(±1.5℃) |
600 |
|
JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
|
TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9285 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
補償導線的線芯截面、股數、單線直徑及絕緣層、護層和外徑尺寸：
|
使用分類 |
標稱截面(mm2) |
單股線芯 |
多股軟線芯(R) |
絕緣層厚度 |
護層厚度 |
外徑上限 |
|||||
|
線芯股數(根) |
單線直徑 |
線芯股數(根) |
單線直徑 |
扁平型 |
屏蔽扁平型 |
||||||
|
單股線芯 |
多股線芯 |
單股線芯 |
多股線芯 |
||||||||
|
一般用(G) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.7 |
3.0x4.6 |
3.1x4.8 |
3.8x5.4 |
3.9x5.6 |
|
0.5 |
1 |
0.80 |
7 |
0.30 |
0.5 |
0.8 |
3.7x6.4 |
3.9x6.6 |
4.5x7.2 |
4.7x7.4 |
|
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.7 |
1.0 |
5.0x7.7 |
5.1x8.0 |
5.8x8.5 |
5.9x8.8 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.7 |
1.0 |
5.2x8.3 |
5.5x8.7 |
6.0x9.1 |
6.3x9.6 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.7 |
1.0 |
5.7x9.3 |
5.9x9.8 |
6.5x10.1 |
6.7x10.7 |
|
|
耐熱用(H) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.3 |
2.3x4.0 |
2.4x4.2 |
3.1x4.8 |
3.2x5.0 |
|
0.5 |
1 |
0.80 |
7 |
0.3 |
0.4 |
0.3 |
2.9x5.0 |
3.0x5.2 |
3.7x5.5 |
3.8x6.0 |
|
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.4 |
0.3 |
3.5x5.7 |
3.7x6.1 |
4.3x6.5 |
4.5x6.9 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.4 |
0.3 |
4.0x6.5 |
4.2x6.9 |
4.8x7.3 |
5.0x7.7 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.4 |
0.3 |
4.5x7.3 |
4.8x7.9 |
5.3x8.1 |
5.6x8.7 |
|
1. 補償導線的選擇
補償導線一定要根據所使用的熱電偶種類和所使用的場合進行正確選擇。例如,k型偶應該選擇k型偶的補償導線,根據使用場合,選擇工作溫度范圍。通常kx工作溫度為-20～100℃,寬范圍的為-25～200℃。普通級誤差為±2.5℃,***級為±1.5℃。
2. 接點連接
與熱電偶接線端2個接點盡可能近一點,盡量保持2個接點溫度一致。與儀表接線端連接處盡可能溫度一致,儀表柜有風扇的地方,接點處要保護不要使得風扇直吹到接點。
3. 使用長度
因?yàn)闊犭娕嫉男盘柡艿?為微伏級,如果使用的距離過長,信號的衰減和環境中強電的干擾偶合,足可以使熱電偶的信號失真,造成測量和控制溫度不準確,在控制中嚴重時會產生溫度波動。
根據我們的經驗,通常使用熱電偶補償導線的長度控制在15米內比較好,如果超過15米,建議使用溫度變送器進行傳送信號。溫度變送器是將溫度對應的電勢值轉換成直流電流傳送,抗干擾強。
4. 布線
補償導線布線一定要遠離動力線和干擾源。在避免不了穿越的地方,也盡可能采用交叉方式,不要平行。
5. 屏蔽補償導線
為了提高熱電偶連接線的抗干擾性,可以采用屏蔽補償導線。對于現場干擾源較多的場合,效果較好。但是一定要將屏蔽層嚴格接地,否則屏蔽層不僅沒有起到屏蔽的作用,反而增強干擾。
